Conas Meascthóir Ard-Slaodachta a Roghnú: Cineálacha Impeller, Casmhóiminte agus Dearadh
Seas os comhair imoibreora 5,000-lítear a bhfuil sciodar anóid litiam-ceallraí aige agus éiríonn an fhadhb soiléir: casann an impeller, is ar éigean a ghluaiseann an dromchla, agus níl ach crios beag timpeall an seafta ag breathnú go maith measctha. Is é seo an éifeacht uaimh, agus is é an chúis a dteipeann ar ghnáth-gréiteoirí slaodacht íseal a luaithe a théann an táirge thar cúpla míle céadchosach. Tá an chonclúid phraiticiúil níos simplí ná an mheicnic sreabhach taobh thiar de - a roghnaítear meascthóir slaodachta ard de réir céimseata impeller, chasmhóiminte laghdaithe fearas, agus imréiteach gar-bhalla, ní de réir mhéid an mhótair amháin .
Rudaí a Dhéanann Meascadh Ard-Slaodachta Difriúil
Athraíonn Sreabhadh Laminar na Rialacha
Tá slaodacht thart ar 1 cP ag uisce. Suíonn mil in aice le 10,000 cP. Is féidir le sciath inleata 100,000 cP nó níos mó a bhaint amach. Nuair a sháraíonn an táirge thart ar 5,000 cP, imíonn an sreabhadh suaite go bunúsach. Bogann an sreabhán i sraitheanna réidh comhthreomhara, agus tarlaíonn meascadh trí lomadh agus mórchúrsaíocht in ionad eddies. Sin é an fáth nach féidir le meascthóir ard-slaodachta a bheith ina leagan níos mó de ghreamadóir uisce - ní mór é a dhearadh le haghaidh coinníollacha laminacha ón tús .
An Éifeacht Uaimh agus Criosanna Marbh
In umar sreabhán tiubh, cruthaíonn impeller rothlach “cuasán” sách measctha timpeall air féin agus rothlaíonn an chuid eile den táirge go mall nó fanann sé beagnach gan stad. Is é an toradh ná criosanna marbh ag an mballa umar, faoin impeller, agus in aice leis an dromchla. Is é an frithbheart caighdeánach ná trastomhas an impeller a mhéadú i gcoibhneas le trastomhas an umair (cóimheas D/T) agus gnéithe glantacháin a chur leis a scríobadh balla an tsoithigh go leanúnach agus an táirge a chur ar ais isteach sa chrios meascaithe.
Ardaíonn an t-éileamh cumhachta seafta coibhneasta go géar de réir mar a mhéadaíonn an slaodacht do chéimseata seasta impeller.
Roghnú an Impeller Ceart le haghaidh Sreabhán Tiubh
Níl aon impeller meascthóir ard-slaodachta "is fearr" ann. Braitheann an rogha ceart ar cé chomh tiubh is atá an táirge, cibé acu is gá duit aistriú teasa, cibé an gcloíonn an táirge leis an mballa, agus cé chomh minic a athraíonn tú baisceanna. Tugann an tábla thíos achoimre ar na dearaí is coitianta a úsáidtear sa tionscal.
| Dearadh impeller | Raon tipiciúil (cP) | Láidreachtaí | Príomhtheorannú |
|---|---|---|---|
| Ancaire | 1,000 – 100,000 | Gluaisne gar-bhalla, aistriú teasa, tógáil shimplí | Meascadh gathacha teoranta ar shiúl ón mballa |
| Fráma le scraper | 2,000 – 300,000 | Sciomadh balla leanúnach, cuireann sé cosc ar thógáil suas, oibríonn sé in imoibreoirí brataithe | Arder torque demand, scraper wear |
| ribín helical | 5,000 – 1,000,000 | Cúrsaíocht láidir ó bharr go bun, ollghluaiseacht aonfhoirmeach | Daor le tógáil, níos deacra a ghlanadh |
| Pláinéadach | 10,000 – 5,000,000 | Clúdaíonn impellers iolracha bun an umar iomlán, láimhseálann taois | Ard cost, more moving parts, slower cycle times |
Agitators Ancaire agus Fráma
Leanann impellers ancaire comhrian inmheánach an tsoithigh, ionas go gcoimeádann siad an táirge ag bogadh ar feadh an bhalla agus cuireann siad aistriú teasa tríd an seaicéad chun cinn. Nuair a bhíonn an táirge greamaitheach nó nuair a bhíonn claonadh ann bácáil ar an mballa, a agitator fráma le lanna scraper le haghaidh táirgí ard-slaodachta Is é an rogha is iontaofa é mar go n-scagann na scríobairí ábhar go leanúnach as an dromchla. Oireann na dearaí seo d’imoibreoirí, d’umair stórála agus do chitiltí brataithe sa raon 10,000 go 100,000 cP.

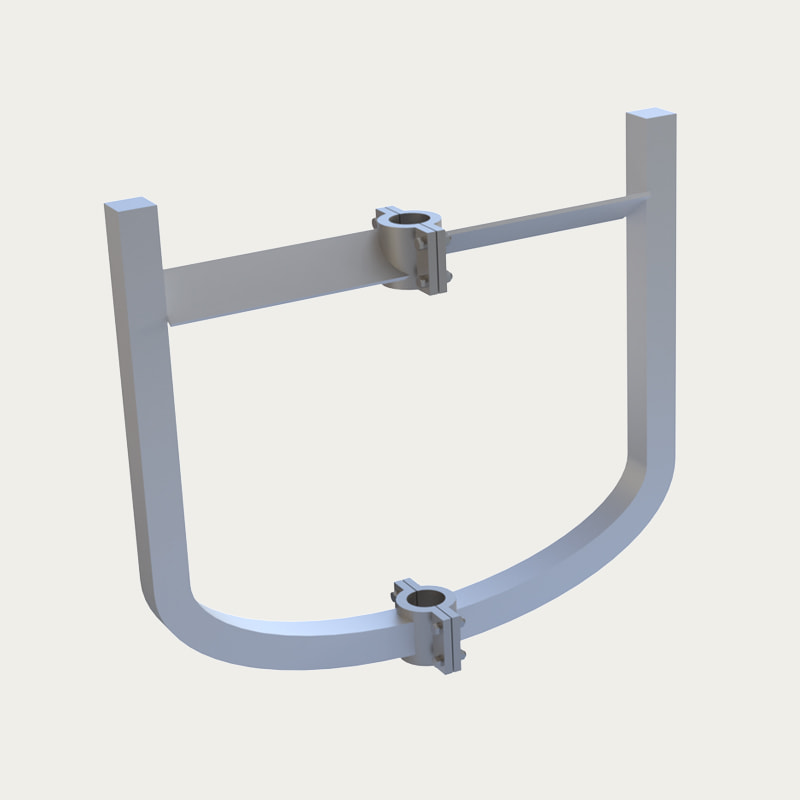

Cineál Fráma KSG Paddle Stirring Le Scraper Do Déantóirí Ard-Slaodachta, OE Is é Jiangsu Top Intelligent Technology Co., Ltd Paddle Stirring Cineál Fráma ChinaKSG Le Scraper Do mhonaróirí Ard-Slaodachta agus tacaí... Féach Táirge → Impellers Ribín Helical

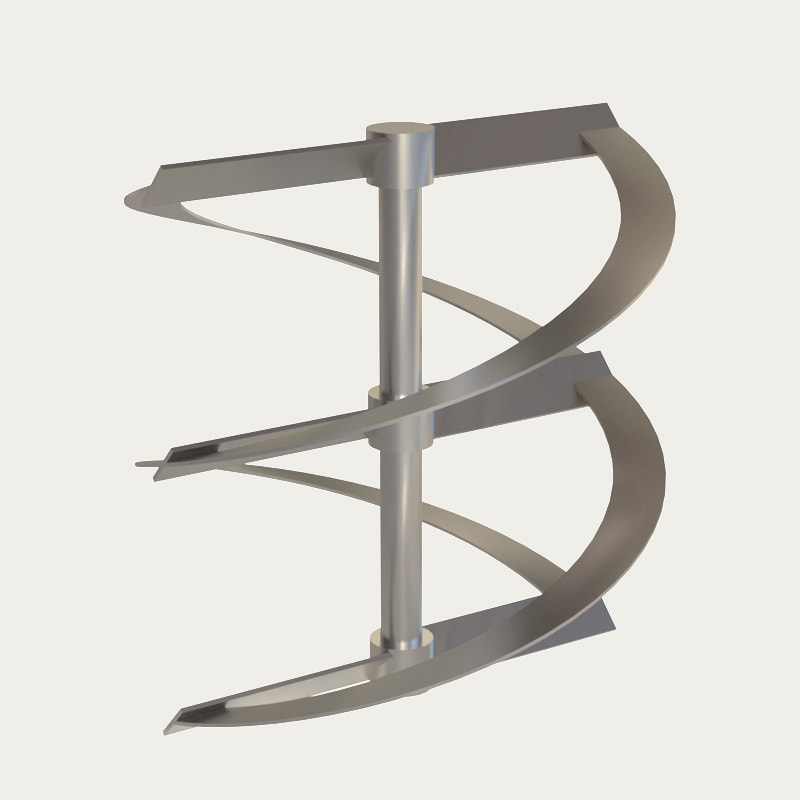

Nuair a éiríonn an bhaisc níos tiús ná thart ar 50,000 cP, is minic nach féidir le hancaire nó fráma amháin go leor láimhdeachais ó bhun go barr a ghiniúint. Fórsálann ribín helical an mhais iomlán suas ar feadh an tseafta agus anuas ag an mballa, rud a fhágann go bhfuil easpa dearaí ancaire i gcúrsaíocht. Déanann sé seo an stuáil stirring comhcheangailte bíseach-ribín le haghaidh agitators ard-slaodachta rogha choitianta maidir le réitigh polaiméire, séalaithe, sciodar ceallraí agus taois throm suas le 1,000,000 cP.

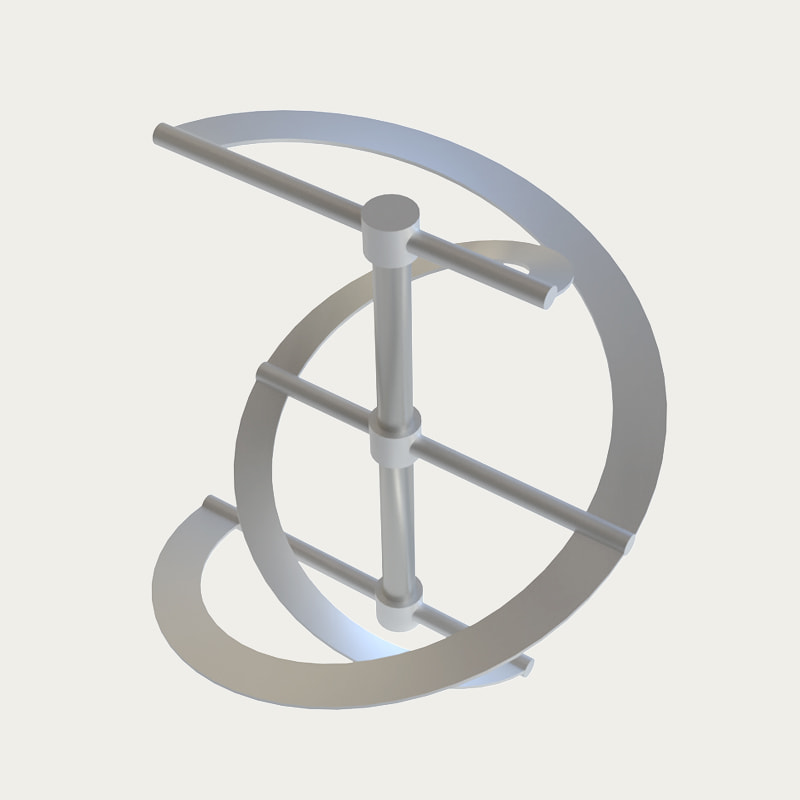

Déantóirí Agitator Stirring Comhcheangailte ZLG Ribbon Bíseach Tá Jiangsu Top Chliste Teicneolaíocht Co, Teo ChinaZLG Bíseach Ribbon Comhcheangailte Stirring Paddle Ard-Slaodachta Agitator monaróirí agus ... Féach Táirge → Meascóirí Pláinéadach: Nuair a Théann an Baisc Níos Mó
Os cionn cúpla céad míle céadchosach, nó nuair a bhíonn suimeanna móra púdar tirim sa táirge, déantar meascáin phláinéadacha praiticiúla. Rothlaíonn a n-impellers ar a n-aiseanna féin agus iad ag fithisiú an umair, ag scuabadh toirt iomlán an tsoithigh gan aon chriosanna marbh. Is éard atá sa chomhbhabhtáil ná castacht mheicniúil agus costas, agus is é sin an fáth nár cheart iad a roghnú ach amháin nuair a bhíonn sé cruthaithe nach leor na céimseataí níos simplí.
Clúdach slaodachta praiticiúil ar dhearaí coitianta impeller. Tá na raonta táscach agus forluí orthu toisc go bhfuil tábhacht ag baint le méid an umair, RPM agus reology an táirge freisin.
Céimseata, Gléasta agus Feistiú Feidhmchláir
Barr-Iontráil vs Bun-Iontráil vs Taobh-Iontráil
Is minic a chinneann an umar féin cumraíocht gléasta. Is iad meascoirí barriontrála na cinn is coitianta d’imoibreoirí agus do shoithí brú mar go dtéann an seafta díreach tríd an dúnpholl nó le soc tiomnaithe. Nuair a bhíonn an táirge thar a bheith slaodach, a meascthóir barr-iontrála fráma ard-slaodachta coinníonn an tiomáint os cionn an leacht agus ceadaíonn sé trastomhas an impeller a bheith meánmhéide gar do bhalla an tsoithigh. Tá meascoirí bun-iontrála agus taobh-iontrála níos dlúithe ach cruthaíonn siad dúshláin róin agus cothabhála, go háirithe le sciodar scríobach nó táirgí a shocraíonn.
Monaróirí Meascthóir Barr-Iontrála Fráma Ard-Slaodachta TOPA002, soláthraithe OEM - Jian Is é Jiangsu Top Intelligent Technology Co., Ltd monaróirí agus soláthraithe Meascthóir Barr-Iontrála Fráma Ard-Slaodachta ChinaTOPA002, a sholáthraíonn OEM ... Féach Táirge → Is é an cóimheas idir trastomhas impeller agus trastomhas umar an difríocht dearadh is infheicthe idir suiteálacha íseal-slaodachta agus ard-slaodachta. Úsáideann impeller tuirbín caighdeánach ach thart ar aon trian den trastomhas umar; ba cheart go gclúdódh impeller ard-slaodachta níos mó ná naoi ndeichiú de.
Ardaíonn an cóimheas D/T go mór ó thuirbíní ar shlaodacht íseal go geoiméadracht glanta ard-slaodachta.
Samplaí de Phróiseas Fíor
Sa tionscal ceimiceach, láimhseálann meascóirí fráma agus ribín citeal roisín, greamacháin agus greamaigh áit a mbraitheann cáilíocht an táirge ar theocht aonfhoirmeach agus ar easpa criosanna marbh. Tá an Tagairtí don tionscal ceimiceach ar an suíomh seo taispeáin conas a chuireann an chéimseata fráma céanna in oiriúint do mhéideanna éagsúla imoibreoirí agus riachtanais séala. I dtáirgeadh ceallraí litiam, is gnách go mbíonn an sciodar anóid agus catóide neamh-Newtonian, rud a chiallaíonn a n-athruithe ar shlaodacht le ráta lomadh; an tagairtí tionscadail tionscal ceallraí litiam léiriú cén fáth a bhfuil tábhacht níos mó ag anailís CFD agus roghnú ábhar ná rátáil simplí cP. I bratuithe, is é an t-éileamh coitianta ar mheascóir slaodachta ard is féidir a scaipeadh lí isteach i roisín gan aeráil an bhaisc.
Radharc lagphortach ar mheascóir ard-slaodachta barriontrála a chomhcheanglaíonn ribín helical le haghaidh láimhdeachais agus scraper ancaire le haghaidh glanadh balla.
Cumhacht, Casmhóiminte agus Botún Sonraíochta Coitianta
Smaoinigh ar chasmhóiminte ar dtús
Is í an earráid aonair is coitianta ná meascthóir ard-slaodachta a shonrú trí chumhacht mótair amháin. I meascadh slaodach, is é an chasmhóimint a dhéanann an obair. Is beag an chasmhóimint a sheachadann mótar 30 kW atá ceangailte le seafta ardluais; is féidir leis an mótar céanna taobh thiar de ghiarbhosca a tháirgeann 30 RPM ancaire mór a chasadh gan stró. Seiceáil i gcónaí an chasmhóimint rátáilte ag an seafta aschuir, ní ainmchlár an mhótair . Tá traenacha tiomána laghdaithe fearas neamh-shainaitheanta ar an gcúis seo, agus ní mór an cóimheas laghdaithe a mheaitseáil leis an slaodacht uasta ionchasach.
Cúig Earráid Sonraíochta a Chosnaíonn Airgead
- Sizing an impeller ró-bheag a luí trí dúnpholl atá ann cheana féin. Ritheann an meascthóir ansin ar feadh uaireanta gan an t-ábhar seachtrach a bhogadh.
- Neamhaird a thabhairt ar imréiteach gar-bhalla . Gan clúdach scraper nó ancaire, róthéann an táirge in aice leis an seaicéad nó cruthaíonn sé screamh.
- Ní shonraítear ach slaodacht i cP ag an am céanna neamhaird a dhéanamh ar strus toraidh agus iompar lomadh-tanaithe. Is féidir le taos breathnú cosúil le 20,000 cP ar fos ach é féin a iompar cosúil le 200,000 cP faoi ualach scraper.
- Dearmad a dhéanamh ar an séala meicniúil . Cruthaíonn táirgí slaodacha ualaí gathacha a bhrúnn an seafta i leataobh; ní leor i gcónaí rónta cartúis caighdeánach.
- Níl aon soláthar le haghaidh tástála . Is iad CFD agus trialacha píolótacha an t-árachas is saoire i gcoinne meascthóir lánscála nach féidir leis an aonchineálacht riachtanach a bhaint amach.
Athraíonn Iompar Neamh-Newtonian an Ríomh
Is táirgí neamh-Newtonian iad formhór na dtáirgí tionsclaíochta ard-slaodachta - bratuithe, greamacháin, taois, sciodair cheallraí. Titeann nó ardaíonn a slaodacht dealraitheach de réir mar a athraíonn luas an impeller. Sin é an fáth go bhfuil cuar slaodachta in aghaidh ráta lomadh níos luachmhaire ná uimhir amháin cP. Nuair a iarrann an monaróir sampla táirge agus má reáchtálann sé tástáil reiteolaíochta, breithnigh gur comhartha cleachtais ghairmiúil é seachas moill neamhriachtanach.
Cad atá le Sonrú Sula gCeannaíonn tú
An Liosta Sonraíochtaí Gearr
Sula n-iarrtar luachan, ullmhaigh ráiteas soiléir faoi na nithe seo a leanas: comhdhéanamh sreabhach, raon slaodachta ag teocht oibriúcháin, dlús, méid baisc riachtanach, toisí umar, méid nozzle ar fáil, brú oibriúcháin agus teocht, cibé an bhfuil an soitheach jacketed, agus cibé an bhfuil an táirge scríobach, creimneach nó bia-grád. Luaigh freisin an gcaithfidh an meascthóir a bheith ag rith go leanúnach nó go ham, agus an bhfuil CIP (glan-in-áit) ag teastáil.
Úsáid CFD Sula Síníonn Tú
Tá anailís ar dhinimic sreabhach ríomhaireachtúil tar éis éirí mar chuid chaighdeánach de dhearadh meascáin ard-slaodachta. Is féidir le samhail CFD criosanna marbh a nochtadh, an tarraingt cumhachta a mheas ar luasanna éagsúla, agus dhá chéimseata impeller a chur i gcomparáid gan ceachtar ceann a thógáil. Foilsíonn go leor soláthróirí trealaimh, lena n-áirítear na hinnealtóirí taobh thiar den láithreán seo, a gcuid Teicneolaíocht anailíse dinimic sreabhach CFD mar chuid den tseirbhís deartha. Mura féidir le soláthraí patrúin sreafa nó tuar chasmhóiminte a thaispeáint do do tháirge sonrach, déan é sin mar chomhartha rabhaidh.
Plean le haghaidh Rochtain Cothabhála
Tá meascoirí ard-slaodachta trom, agus bíonn caitheamh níos airde ar a gcuid rónta ná a gcomhghleacaithe ar shlaodacht íseal. Seiceáil an féidir an séala meicniúil a sheirbhísiú gan an traein tiomána iomlán a ardú, go bhfuil lanna scraper in-athsholáthair, agus go bhfuil fuarú ola leordhóthanach ag an mbosca fearas le haghaidh dualgas leanúnach. Cinneann na sonraí seo cibé an dtógann gnáthathrú róin ceithre huaire nó dhá lá.
Ceisteanna Coitianta Maidir le Meascóirí Ard-Slaodachta
C1. Cad é an slaodacht uasta is féidir le meascthóir ard-slaodachta a láimhseáil?
Níl aon chaipín amháin ann mar go mbíonn tionchar ag an chasmhóimint, an laghdaithe fearas agus méid an umair ar an teorainn. Go ginearálta fanann agitators ancaire éifeachtach go dtí thart ar 100,000 cP, dearaí ribín helical go thart ar 1,000,000 cP, agus meascáin phláinéid níos faide ná sin. Socraítear an teorainn phraiticiúil do shuiteáil áirithe ag an chasmhóimint aschuir atá ar fáil ag an seafta.
C2. Conas a roghnaíonn mé idir ancaire agus meascthóir ribín helical?
Roghnaigh ancaire nó dearadh fráma nuair is mó aistrithe teasa gar-bhalla, cosc screamh agus ábhar tógála simplí. Roghnaigh ribín helical nuair a bhíonn cúrsaíocht láidir ag teastáil ón bhaisc iomlán agus go sáraíonn an táirge thart ar 50,000 cP. Tá dearadh ribín níos costasaí ach freisin níos éifeachtaí le haghaidh taois tiubh, aonfhoirmeach.
C3. An féidir umar atá ann cheana féin a iarfheistiú le meascthóir ar shlaodacht ard?
Sea, i gcás go leor imoibreoirí agus umair mheascadh. Ní mór duit an méid nozzle, an rátáil flange, an struchtúr tacaíochta soitheach agus an fad seafta faoi bhun an phointe gléasta a dhearbhú. Féadfar meascthóir ard-slaodachta barriontrála a dhearadh go sonrach chun dúnpholl nó oscailt chaighdeánach soic a fheistiú.
C4. Cad é an difríocht idir meascthóir ar shlaodacht ard agus meascthóir pláinéadach?
Tá seafta lárnach seasta ag meascthóir ard-slaodachta agus braitheann sé ar chéimseata impeller chun an sreabhach a bhogadh. Úsáideann meascthóir pláinéadach dhá impeller nó níos mó a rothlaíonn ar a n-aiseanna féin agus iad ag fithisiú an umair, agus mar sin clúdaíonn na impellers toirt iomlán an umair. Láimhseálann dearaí pláinéadacha táirgí níos tiús agus níos casta ach cosnaíonn siad níos mó agus tógann sé níos faide in aghaidh an bhaisc.
C5. Conas a dhéanaim meastachán ar chumhacht agus ar chasmhóimint do mheascadh ard-slaodachta?
Bain úsáid as an gcaidreamh Power = chasmhóiminte x luas rothlach, agus ríomh an chasmhóimint as an slaodacht sreabhach, trastomhas impeller, luas seafta agus fachtóir céimseata impeller. Toisc go bhfuil an chuid is mó de na táirgí neamh-Newtonian, ní leor luach cP simplí. Is é an bealach iontaofa ná cuar ráta slaodachta in aghaidh lomáin nó sampla le haghaidh tástála a sholáthar don mhonaróir.
C6. Cén cothabháil a theastaíonn le meascthóir slaodachta ard?
Is é an séala meicniúil an chomhpháirt is airde caitheamh agus is gá an t-iniúchadh is minice a dhéanamh de ghnáth. Seiceáil freisin imréiteach lann scraper, leibhéal ola an ghiarbhosca agus brú an chórais dúiseacht róin. I dtáirgí greamaitheacha nó criostalaithe, déan timthriall glantacháin rialta a phleanáil chun ábhar cruaite a chosc ar an impeller.
