What is the difference between a top-entry and side-entry mixer?

A meascthóir barr-iontrála gléasann sé go hingearach ar chlúdach nó díon umar agus tiomáineann sé an impeller síos tríd an leacht, agus gléasann meascthóir taobh-iontrála go cothrománach trí bhalla an umair agus tiomáineann sé an impeller ag uillinn isteach sa leacht. Cinneann an t-idirdhealú patrún sreafa, castacht suiteála, rochtain cothabhála, agus oiriúnacht do choinníollacha próiseas sonracha. Don chuid is mó d’fheidhmchláir chumaisc thionsclaíoch ghinearálta, corraithe agus aonchineálaithe — go háirithe in umair os cionn 5,000 lítear — a meascthóir iontrála barr soláthraíonn sé aonfhoirmeacht mheasctha níos fearr agus níos mó solúbthachta trasna slaodachtaí sreabháin. Tá cumascóirí taobhiontrála ar fheabhas in umair stórála mórtoirte áit a bhfuil éifeachtúlacht fuinnimh agus cumasc íseal-fiartha ar scála mar phríomhriachtanais.

Clúdaíonn an treoir seo an chomparáid iomlán idir dearadh, dinimic sreafa, roghnú impeller, feistiú feidhmchláir, agus méid - le sonraí praiticiúla chun tacú le cinntí soláthair d’innealtóirí, d’oibreoirí gléasra, agus d’aon duine a dhéanann measúnú. trealamh measctha tionsclaíoch le haghaidh suiteáil nua nó iarfheistithe.

Cad é a Meascthóir Barr-Iontrála agus Conas a Oibríonn Sé?

A meascthóir iontrála barr is gléas measctha tionsclaíoch atá dírithe go hingearach é ina bhfuil an mótar tiomána, an giarbhosca, agus an tionól seafta suite ar ardán nó flange ag barr an tsoithigh phróisis. Síneann an seafta síos isteach san umar, ag iompar impeller amháin nó níos mó a rothlaíonn chun fuinneamh cinéiteach a thabhairt don leacht. Is é an patrún sreafa a bhíonn mar thoradh air - go hiondúil aiseach (caidéalú anuas) nó gathach (caidéalú amach) ag brath ar chéimseata impeller - a thiomáineann cúrsaíocht leanúnach ábhar an umair ó bhun go barr agus ar ais.

Tá treoshuíomh ingearach a meascthóir beatha barr ceadaíonn sé rochtain dhíreach ar dhoimhneacht iomlán an umair, rud a chuireann ar chumas meascadh aonfhoirmeach ar fud toirt iomlán an tsoithigh. Is é seo an buntáiste meicniúil sainithe thar chumraíochtaí taobh-iontrála, a thugann isteach tairiscint rothlach ag eitleán seasta cothrománach agus a bhíonn ag brath ar shreabhadh guairneáin chun dáileadh ingearach a bhaint amach. Maidir le próisis a éilíonn rialú docht ama cumaisc, fionraí solad socraithe, nó aistriú comhsheasmhach teasa trí chorraí, seachadann an dearadh barriontrála torthaí níos intuartha agus inrialaithe go comhsheasmhach.

Nua-aimseartha meascáin iontráil barr dualgas trom freastal ar raon leathan slaodachta - ó leachtanna uisce-tanaí faoi 1 cP go sciodar tiubh agus taois níos mó ná 100,000 cP - trí chineál impeller, luas seafta, agus chasmhóiminte mótair a mheaitseáil le héilimh shíoleolaíocha shonracha an tsreabháin phróisis. Fágann an inoiriúnaitheacht seo gurb iad an rogha réamhshocraithe iad maidir le próiseáil cheimiceach, cóireáil uisce, táirgeadh bia, déantúsaíocht chógaisíochta agus feidhmchláir mhianadóireachta ar fud an domhain.

Meascthóir Barr-Iontrála vs Taobh-Iontrála: Comparáid Iomlán

Chun an chumraíocht is fearr a fheileann d'fheidhmchlár ar leith a thuiscint ní mór an dá dhearadh a chur i gcomparáid thar ilghnéitheacht feidhmíochta agus oibriúcháin. Tugtar achoimre sa tábla thíos ar na príomhdhifritheoirí a threoraíonn cinntí roghnóireachta i gcleachtas innealtóireachta.

Tábla 1: Comparáid chuimsitheach idir cumraíochtaí meascthóir tionsclaíochta barriontrála agus taobh-iontrála.
Tréith	Meascthóir Barr-Iontrála	Meascthóir Taobh-Iontrála
Staid Gléasta	Ingearach, barr an tsoithigh	Balla cothrománach, umar
Patrún Sreabhadh	Aiseach nó gathacha, doimhneacht iomlán	Swirl cothrománach, ingearach teoranta
Raon Slaodacht	1 cP go 1,000,000 cP	Go hiondúil faoi bhun 1,000 cP
Imleabhar umar Ideal	100 L go 500,000 L	Is fearr os cionn 100,000 L
Éifeachtúlacht Fuinnimh (umair mhóra)	Measartha	Ard
Castacht Séala	Measartha (top flange seal)	Arder (pressurized sidewall penetration)
Rochtain Cothabhála	Éasca (mótar inrochtana ag an mbarr)	Teastaíonn draenáil nó ardán rochtana
Fionraí Soladach	Ar fheabhas	Teoranta
Solúbthacht Iarfheistithe	Ard (standard nozzle flanges)	Éilíonn modhnú balla taobh

Radar Feidhmíochta: Barr-Iontráil vs Meascthóir Taobh-Iontrála

Cuireann an chomparáid radair in iúl go soiléir go ndéantar meascoirí barriontrála agus taobh-iontrála a bharrfheabhsú le haghaidh coinníollacha próisis atá difriúil go bunúsach seachas a bheith ina n-ionadaigh dhíreacha. Tá an agitator iontrála barr tá an chumraíocht chun tosaigh ar aonfhoirmeacht mheascadh, raon slaodachta, agus fionraí soladach - na trí pharaiméadar is tábhachtaí maidir le soithí imoibriú ceimiceach, umair baisc-phróiseála, agus feidhmeanna láimhseála sciodair. Tá cumascóirí taobh-iontrála i gceannas ar éifeachtúlacht fuinnimh le haghaidh méideanna an-mhór, rud a léiríonn a luas seafta níos ísle agus riachtanais laghdaithe mótair nuair a dhéantar sreabháin íseal-slaodachta a chumasc in umair stórála ar mó iad ná 500,000 lítear. I gcás fhormhór na bhfeidhmchlár cumaisc próisis thionsclaíoch - go háirithe sna hearnálacha ceimiceacha, cóireála uisce agus cógaisíochta - soláthraíonn dearadh na hiontrála barr clúdach feidhmíochta níos leithne agus níos cumasaí.

Cineálacha Impeller do Mheascóirí Barr-Iontrála: Roghnú na Céimseata Ceart

Is é an impeller an chomhpháirt feidhmiúil príomhúil d'aon agitator tionsclaíoch . Cinneann a céimseata an cóimheas idir an sreabhadh aiseach agus an sreabhadh gathacha, an déine lomadh a chuirtear i bhfeidhm ar an sreabhán, an uimhir chumhachta (tomhas gan toise de thomhaltas fuinnimh), agus ar deireadh thiar an toradh measctha do phróiseas áirithe. Tá sé chomh tábhachtach an cineál impeller ceart a roghnú agus an chumhacht mótair a shonrú - cuirfidh mótar ró-mhór ag tiomáint an impeller mícheart fuinneamh amú agus féadfaidh sé damáiste a dhéanamh d'ábhair lomadh íogair.

Cineálacha Coiteann Impeller agus A bhFeidhmchláir

Impeller hidreafoil (m.sh., céimseata A310, A315): Éifeachtúlacht sreabhadh aiseach ard ag líon ísealchumhachta (Np ≈ 0.3-0.6). Ideal do chumasc íseal-slaodachta, aistriú teasa, agus fionraí soladach i meascthóir umar ceimiceach agus meascthóir cóireála uisce . Táirgeann lomadh íosta - oiriúnach do choipeadh agus próisis bhitheolaíocha.

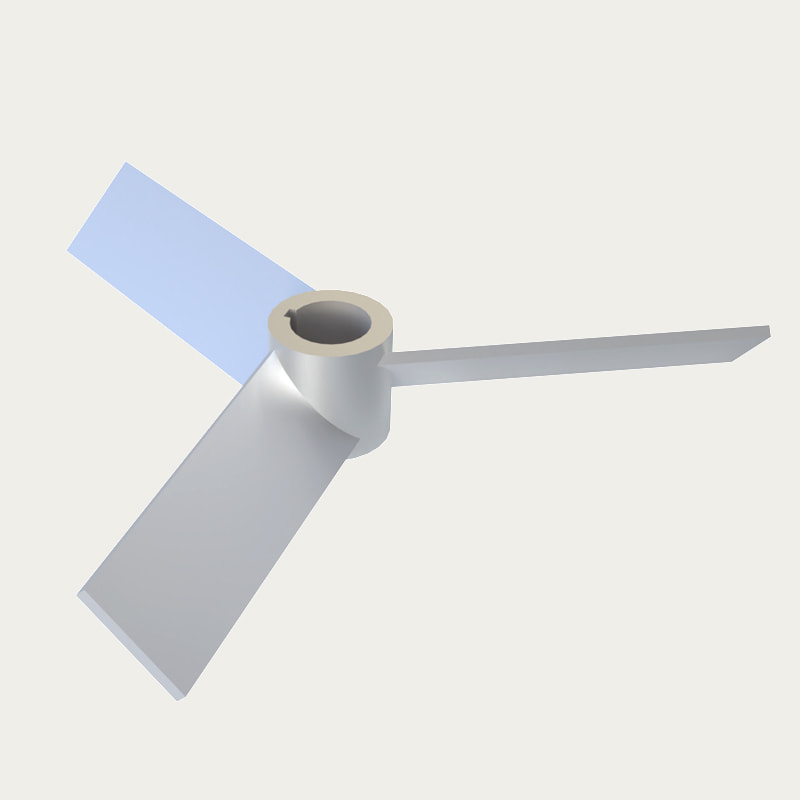

Tuirbín Lanna Claite (PBT): Sreabhadh cothromaithe aiseach-gathach, uimhir chumhachta Np ≈ 1.2–1.5. Ilghnéitheach trasna slaodachtaí ó 1–10,000 cP. An impeller is mó sonraithe chun críche ginearálta agitator umar iarratais lena n-áirítear meascadh, cumasc, agus fionraí measartha soladach.
Tuirbín Rushton (Sreabhadh Gathach): Urscaoileadh gathacha ard-chasadh, uimhir cumhachta Np ≈ 5.0. Optamaithe le haghaidh scaipeadh gáis agus eiblithe leacht-leacht. Rogha chaighdeánach do bhith-imoibreoirí aeraithe agus soithí eastósctha. Ionchur ardfhuinnimh in aghaidh an aonaid toirte.
Agitator ancaire: Deartha le haghaidh sreabhán ard-slaodachta (10,000–100,000 cP ). lann mór-trastomhas, dlúth-imréitigh a scuabann an balla umar iomlán, a choscann criosanna marbh agus a chuireann aistriú teasa chun cinn i soithí jacketed.
Ribín Helical: An chéimseata is fearr le haghaidh taois agus glóthacha an-ard-slaodachta (100,000 cP ). Cruthaíonn struchtúr ribín rothlach patrún sreafa toroidal a fhillteann ábhar go leanúnach ó bhalla go lár, ag baint amach cumasc aonfhoirmeach gan rothlú ardluais.

Scór Oiriúnachta Impeller de réir Raon Slaodacht Sreabhán (0–100)

Scórálann an impeller hidreafoil an líon is airde ar an iomlán toisc go n-athraíonn a phróifíl lann aerdinimiciúil fuinneamh rothlach isteach i sreabhadh aiseach faoi stiúir le caillteanais shuaite íosta, rud a fhágann gurb é an rogha is tíosaí ar fhuinneamh d'fheidhmchláir slaodachta íseal-go-mheánacha a léiríonn tromlach na n-ualaí oibre meascáin thionsclaíoch. Léiríonn scór láidir dara háit an tuirbín lann claonta a fhíor-ilúsáideacht - láimhseálann sé raon slaodachta leathan, feidhmíonn sé go leordhóthanach chun cumasc agus fionraí soladach araon, agus is furasta é a shonrú agus a fháil ó aon meascthóir iontrála barr manufacturer . Le haghaidh meascthóir saincheaptha tionsclaíoch tionscadail a bhfuil sreabheolaíocht neamhghnách acu nó riachtanais phróisis éilitheacha, ba cheart céimseata impeller a chinneadh trí shamhaltú dinimic sreabhach ríomhaireachtúil (CFD) nó tástáil ar scála píolótach seachas roghnú catalóg amháin.

Tionscail a Bhraith ar Mheascóirí Iontrála Barr

Gealltóirí iontrála barr feidhmíonn sé mar threalamh próisis ríthábhachtach thar raon éagsúil tionscal. Mar gheall ar a gcumas gach rud a láimhseáil ó uisce próisis tanaí go mbaisceanna tiubha de pholaiméiriú, is iad an teicneolaíocht mheasctha ceannasach iad in áiseanna ina bhfuil comhsheasmhacht próisis, inscálaitheacht agus iontaofacht mheicniúil ina gceanglais neamh-idirbheartaithe.

Meascthóir Barr-Iontrála Deployment by Industry Sector (%)

Is ionann próiseáil cheimiceach agus breis agus aon trian díobh meascthóir iontrála barr imscaradh domhagusa, arna dtiomáint ag éagsúlacht na soithí imoibrithe, na n-umar cumaisc, agus na n-imscaradh stórála a theastaíonn ar fud raon leathan táirgí na hearnála. Is ionann cóireáil uisce agus fuíolluisce agus an dara deighleog is mó, áit a bhfuil meascthóir cóireála uisce a úsáidtear le haghaidh dosing théachtach, homogenization sloda, agitation umar cothromú, agus cumasc cothaitheach i gcéimeanna cóireála bitheolaíoch. Cé go bhfuil an earnáil chógaisíochta níos lú de réir toirte, tá sí ar cheann de na cinn is éilithí go teicniúil — a éilíonn agitators cruach dhosmálta le dearadh sláinteachais, prótacail ghlantacháin bhailíochtaithe, agus rialú beacht luais le haghaidh comhsheasmhachta baisc i dtimpeallachtaí GMP.

Conas Meascthóir Barr-Iontrála a Mhéid: Príomhpharaiméadair Innealtóireachta

Is é méid ceart meascthóir an cinneadh innealtóireachta is iarmhartach in aon chóras umar corraithe. Teipeann ar mheascóirí faoi chumhacht spriocanna ama cumaisc a bhaint amach nó solaid a chur ar fionraí; caitheann aonaid róchumhachtacha fuinneamh, méadóidh siad caitheamh meicniúil, agus féadfaidh siad damáiste a dhéanamh do tháirge atá íogair ó thaobh lomadh de. Tá ceithre pharaiméadar idirspleácha i gceist leis an bpróiseas sizing: céimseata umar, airíonna sreabhach, cuspóirí próisis, agus ionchur cumhachta .

Próiseas Méadaithe Céim ar Chéim

Sainmhínigh céimseata umar: Taifead toirt oibre (lítear), trastomhas umar (T), agus airde leachtach (H). Maidir le meascadh caighdeánach, léiríonn cóimheasa H/T idir 0.8 agus 1.2 gur leor impeller aonair; is gnách go mbíonn gá le il-impeallóirí ar sheafta coitianta le cóimheasa os cionn 1.5.
Tréithrigh an sreabhach: Aimsigh dlús (kg/m³), slaodacht (cP nó Pa·s), agus aon iompraíocht neamh-Newtonian (pseudoplastic, thixotrópach, etc.). Tiomáineann slaodacht an t-aistriú idir réimis mheasctha shuaite (Re> 10,000) agus laminar (Re < 10).
Sonraigh cuspóir an phróisis: Sainmhínigh an spriocthoradh — cumascóir bulc, fionraí soladach, scaipeadh gáis, nó aistriú teasa. Mapálann gach cuspóir de réir cineáil impeller difriúil agus cóimheas D/T (trastomhas impeller go trastomhas umar, de ghnáth 0.25-0.50).
Ríomh riachtanais chumhachta: Úsáid an Uimhir Chumhachta gan toise (Np) don impeller roghnaithe: P = Np × ρ × N³ × D⁵ áit a bhfuil P cumhacht (W), is é ρ dlús sreabhán (kg/m³), is luas rothlach é N (rev/s), agus is trastomhas impeller (m) é D.
Cuir fachtóir sábháilteachta i bhfeidhm agus roghnaigh mótair: Cuir fachtóir sábháilteachta 1.25-1.5 × i bhfeidhm ar an gcumhacht ríofa chun freastal ar éagsúlacht slaodachta, chasmhóiminte tosaithe, agus athruithe próisis sa todhchaí. Roghnaigh an chéad mhéid mótair caighdeánach eile os cionn an luacha seo.

Tá Jiangsu Top Intelligent Technology Co., Ltd (Wuxi Top Mixing Equipment Co., Ltd.), a bunaíodh i 2003, bunaithe sa tSín monarcha meascthóir tionsclaíoch and meascthóir iontrála barr supplier speisialtóireacht i dtrealamh mheascadh meicniúil agus córais rialaithe Chliste tionsclaíochta. Mar fhiontar teicneolaíocht-tiomáinte, soláthraíonn an chuideachta tacaíocht innealtóireachta iomlán do meascthóir sizing, roghnú impeller, agus meascthóir saincheaptha tionsclaíoch dearadh le haghaidh feidhmeanna trasna na n-earnálacha ceimiceacha, cógaisíochta, cóireála uisce, próiseála bia agus mianadóireachta. Clúdaíonn a raon táirgí aonaid chaighdeánacha chatalóg agus cumraíochtaí ODM/OEM a ndearnadh innealtóireacht iomlán orthu.

Riachtanas Cumhachta Coibhneasta Mótair vs Slaodacht Sreabhán (Gnáthaithe, 1 cP = 1.0)

Scálaíonn ceanglais chumhachta mótair go neamhlíneach le slaodacht sreabhán, ag luasghéarú go géar de réir mar a aistríonn an sreabhán próisis ó shuaitheadh go dtí réimis sreafa idirthréimhseacha agus ansin laminacha. Ag 100,000 cP - slaodacht tipiciúil de leá polaiméire agus greamacháin throma - tá an chumhacht mótair atá ag teastáil thart ar naoi n-uaire níos mó ná an méid is gá don umar céanna uisce. Is é an gaol scálaithe géar seo an fáth arb é tréithriú slaodachta an t-ionchur aonair is tábhachtaí d’aon cheann trealamh measctha tionsclaíoch próiseas sonraíochta. Innealtóirí a dhéanann meastachán ró-íseal ar shlaodacht sreabháin ag teocht oibriúcháin, nó a dteipeann orthu cuntas a thabhairt ar iompar sreafa neamh-Newtonian (i gcás go dtagann méadú ar shlaodacht dhealraitheach faoi lomadh), go rialta go mbíonn siad róbheag agitators for mixing tanks that cannot achieve design blend times or solid suspension targets.

Materials of Construction and Hygienic Design for Industrial Agitators

Material selection for an agitator tionsclaíoch shaft, impeller, and wetted components must account for fluid chemistry, operating temperature, regulatory requirements, and cleaning protocols. The wrong material choice can result in corrosion-induced contamination, mechanical failure, or process yield losses from catalytic reactions between fluid and equipment surface.

316L Stainless Steel: The standard material for food, pharmaceutical, and chemical agitators cruach dhosmálta . Higher molybdenum content (2–3%) compared to 304 SS provides superior resistance to chloride-induced pitting corrosion. Surface finish Ra ≤ 0.8 µm is standard for hygienic applications; Ra ≤ 0.4 µm for USP/EP pharmaceutical service.
Hastelloy C-276: Specified for highly aggressive chemical environments including concentrated acids, oxidizing media, and mixed acid/chloride systems. Carries a significant cost premium but eliminates corrosion risk that 316L cannot address.
Duplex Stainless Steel (2205): Combines austenitic corrosion resistance with ferritic high strength. Suitable for high-chloride environments in water treatment and marine applications where weight and cost efficiency matter.
PTFE/PP Lined Components: Used where metal contamination of the process is unacceptable — typically in semiconductor, fine chemical, or high-purity water applications. Lined shafts and impellers provide chemical inertness at the cost of reduced mechanical strength.

Frequently Asked Questions About Top-Entry Mixers

Below are the most common questions from engineers, plant operators, and procurement teams evaluating meascthóir iontrála barr and agitator tionsclaíoch solutions.

Q1: What is a top-entry mixer?

A meascthóir iontrála barr is an industrial mixing device mounted vertically on the top of a tank or vessel. The motor and gearbox sit above the tank, driving a shaft and impeller downward into the liquid. It is used for blending, agitation, solid suspension, and heat transfer across a wide range of industries and fluid viscosities.
